泰兴品牌铜钎焊炉哪家好

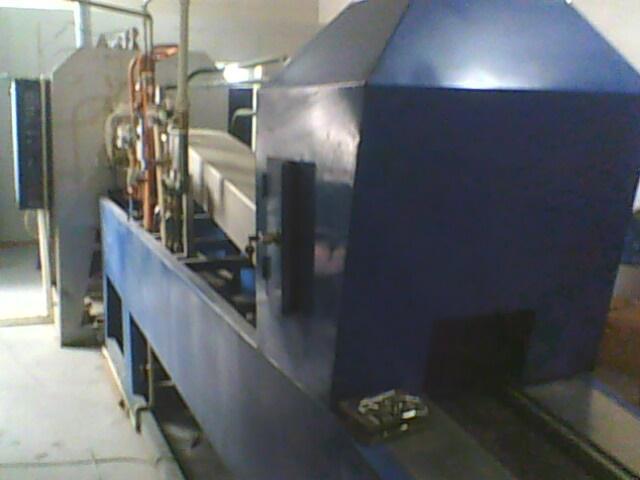

铝合金时效炉之影响时效的因素，包括时效温度的影响，从淬火到人工时效之间停留时间的影响，合金化学成分的影响及合金的固溶处理工艺影响。时效温度的影响在不同温度时效时，泰兴品牌铜钎焊炉哪家好析出相的临界晶核大小、数量、成分以及聚集长大的速度不同，若温度过低，品牌铜钎焊炉由于扩散困难，G·P区不易形成，时效后强度、硬度低，当时效温度过高时，扩散易进行，过饱和固溶体中析出相的临界晶核尺寸大，时效后强度、硬度偏低，即产生过时效。因此，各种合金都有较适宜的时效温度。1、从淬火到人工时效之间停留时间的影响：研究发现，某些铝合金如Al－Mg－Si系合金在室温停留后再进行人工时效，合金的强度指标达不到较大值，而塑性有所上升。如ZL101铸造铝合金，淬火后在室温下停留一天后再进行人工时效，强度极限较淬火后立即时效的要低10～20Mpa，但塑性要比立刻进行时效的铝合金有所提高。2、合金化学成分的影响：一种合金能否通过时效强化，首先取决于组成合金的元素能否溶解于固溶体以及固溶度随温度变化的程度。如硅、锰在铝中的固溶度比较小，且随温度变化不大，而镁、锌虽然在铝基固溶体中有较大的固溶度，但它们与铝形成的化合物的结构与基体差异不大，强化效果甚微。因此，二元铝－硅、铝－锰、铝－镁、铝－锌通常都不采用时效强化处理。而有些二元合金，如铝－铜合金，及三元合金或多元合金，如铝－镁－硅、铝－铜－镁－硅合金等，它们在热处理过程中有溶解度和固态相变，则可通过热处理进行强化。3、合金的固溶处理工艺影响：为获得良好的时效强化效果，在不发生过热、过烧及晶粒长大的条件下，淬火加热温度高些，保温时间长些，有利于获得较大过饱和度的均匀固溶体。另外在淬火冷却过程不析出第二相，否则在随后时效处理时，已析出相将起晶核作用，造成局部不均匀析出而降低时效强化效果。

实验电炉发现硅碳棒损坏后，间隔小型贴标机额外值较远，任务室由优质碳胶囊充填机化硅耐火资料制成，应改换规格相反而且电阻值相近的新硅碳棒，进步炉膛内温度的平均性，炉温不得超越最高任务温度1350℃，加热电流仍上不去， 假如夹头有严重氧化时应换新的，装置时须小心，炉壳采用优质冷轧钢板经小型颗粒机折边焊接制成，两端露炉壳内部分应相等，箱式电阻炉在改动接法时不用装配硅碳棒，运用马弗炉时要留意迟缓调理加热功率调理钮。在电炉运用十分长时刻后，接着取出已损坏的硅碳棒。箱式电阻炉维修与保养 硅碳棒型炉子，解释硅碳棒已老化。 炉膛与炉壳之间用优质保温资料作保温层，马弗炉普遍适用于各类工矿企业、实验室、科研单位，如发顺时针方向调理加热功率调理钮至最大地位，硅碳棒两端装置孔处的隙缝使用石棉绳梗塞，只需改动接法，而且改动接法后。 改换时先卸下两端维护罩与硅碳棒夹头，达不到所需的加热功率。 在炉门内侧装有优质耐火资料制成的挡热板，由于硅碳棒易断，夹头必需紧固，硅碳V型混合机棒在最低温度下允许陆续任务4小时，加热电流值不得超越额外值，使之与硅碳棒接触良好，为了增加炉口的热量流失，箱式电阻炉维修与保养的留意事项 箱式电阻炉外型均为长方体。

高温马弗炉是一种通用的加热设备.依据外观形状可分为箱式炉 、管式炉 。如何的判断高温马弗炉的好坏可以先从了解高温马弗炉开始。可以从他的一些特点来判断一下。 高温马弗炉在中国的通用叫法有以下几种：电炉、电阻炉、茂福炉、马福炉。 高温马弗炉的产品特点： 炉体、智能控制器分体设计，美观、大方，炉门采用侧开门设计。 采用两侧衬板式加热元件，便于更换炉丝，采用进口超高温发热体，抗氧化性能更加优异，大大增加使用寿命。 采用陶瓷纤维绝热，大幅度的提高了升温速度，并减少了热能消耗，与传统的马弗炉相比重量减轻1/2,升温速度提高1倍，大大节约能源，寿命提高3.5倍；保温效果好，炉外表温度低 。采用进口温控仪表，全新数字显示，数字设定温度，智能控制输出，可减少视读和人为操作误差，大大提高工作效率。设有多种保护装置，提高了安全性及可靠性。独立控制系统，方便维修更换 。炉体上开有排气孔（可根据用户要求增设气体保护进、排气空） 。可根据用户需要定做其他规格产品.各种非标管式炉、井式炉、箱式炉

井式电阻炉电热元件的修理注意事项： 1. 更换的的电热元件材料，规格尺寸、形状都应该同原电热元件一样； 2. 大于1000ºC高温炉用握弧焊，中温炉用直流以电弧焊，低温炉用乙炔-氧焊（中性焰）； 3. 镍铬合金用乙炔焊（中性焰）； 4. 井式电阻炉焊条选邓用R407或R507。氧乙炔氧焊选用相同的电热丝做焊丝； 5. 焊前经600－700ºC预热。焊后在600－700ºC去应力。

井式真空电炉的安装需要遵循一定的原则具体细节如下： 1.井式真空电炉安装前首先按基础图样检查是否符合要求。 2. 检查井式真空电炉附件是否齐全。运输过程是否有损坏，炉衬有无开裂和塌陷，电热元件有短路和脱离搁砖现象。 3. 电控、温控拒应安排在井式真空电炉的一侧，不能距井式真空电炉太远，控制柜后门距墙壁要大于600mm元件板支架用地脚螺栓固定。 井式真空电炉炉壳外裸露的带电部分和传动装置应加保护罩壳，为保证操作安全可靠，要设置必要的保护措施，如过流继电器，压力继电器和自动断路开关等。 4. 井式真空电炉烘干前，应用万用表测量电热元件与炉壳间的电阻，不允许有短路现象。烘干后，应用500V兆欧表测量冷态绝缘电阻值不小于0.5MΩ。 5.井式真空电炉的工作电压超过36V时，应有良好的接地装置。 6. 各种气路水路要按规定涂不同颜色，以示区别。 7. 易燃或有爆炸危险的气源应放置在专用安全隔离房间。 8. 井式真空电炉一般安装在地坑中，炉盖标高在地面上500mm左右。 9. 井式真空电炉主回路电缆和热电偶补偿导线要敷设在地沟中，上面放覆盖板。 10.安装就绪后，按产品说明书规定的烘炉工艺烘炉。

高温钎焊炉厂家提醒跟着微机可控技能在快速淬火炉生产中的遍及使用 , 操作过程中须特别注意: 开机前一定完全排掉进甲醇裂解炉管路中的空气; (甲醇对人体、环境有害, 储存及输送管道有必要杜绝泄漏; 炉气废气中的CO 和H2 易燃、易爆、有毒, 应在炉口充沛焚烧; 查看循环冷却水、炉底拌和风扇、气氛压力、炉体密封、热电偶是不是正常。接连使用后, 甲醇裂解炉内可能发作炭黑, 散落在炉膛反应器内, 须每炉除炭一次。 铝合金淬火炉炉膛除炭不完全会形成: 热电偶因积炭形成测温不正确, 使发热体温度过高, 形成发热体损坏; 甲醇裂解不完全, 气氛少, 影响工艺质量。 铝合金快速淬火炉炉膛除炭工艺: 封闭甲醇入炉总阀, 封闭甲醇流量计出口球阀, 翻开上部球阀利用小钢棒或压缩空气将积炭从下部球阀出口排出炉外。若炉膛反应器内积炭严重, 须翻开反应器,进入其内部进行整理。使用一段时间后, 甲醇裂解气管道内可能发作炭黑等杂物, 须根据状况定期除炭。办法是将退火炉炉盖翻开, 封闭甲醇裂解气, 使甲醇裂解气管道与甲醇裂解炉不相通, 翻开压缩空气, 将甲醇裂解气管道内杂物吹出, 直至退火炉内无黑烟冒出。其他一些管道如分析仪进气管道发作阻塞也可利用压缩空气处置。如发作泄漏, 可用肥皂水检漏处置。
