高温钎焊炉工作原理及其配置

2023-03-01

次

真空钎焊炉是热处理的大型设备，可能很多人对它还不是很了解，所以下面钎焊炉厂家恒达炉业小编就为大家介绍一下高温钎焊炉工作原理及其配置，感兴趣的小伙伴，不妨随着钎焊炉厂家小编一起去看看吧！希望会得到不一样的收获。

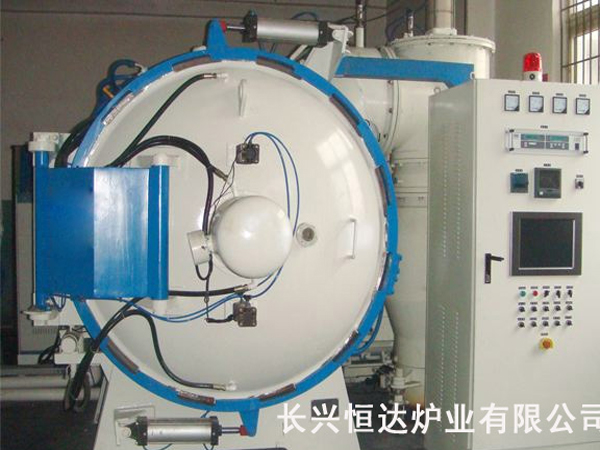

高温钎焊炉

　　高温钎焊炉工作原理：

　　真空钎焊炉原理是将清洗去污的工件需焊接部位涂以助焊剂铺上焊料放上另一块需要焊合的部件也涂上助焊剂，将两件做定位固定后装入炉内升温到焊料熔化的温度即完成焊接。

　　能够进行真空钎焊、真空退火、真空时效等多种加工。可编多个不同程序，能控制和编入上百个热处理曲线点，分上、下、左右、前后六区控温，有多点和单点温度记录仪以及过温保护装置，炉温均匀性可控制在恒定温度范围以内，另配有高纯氮高流量强冷装置。

　　设备真空系统主要由真空室、泵系统和各控制阀及热交换器组成。其中泵系统由机械泵、维持泵、罗茨泵、扩散泵等构成。阀门包括前级阀、旁路阀、维持泵阀和高阀组成，各阀门均为气动阀，由PLC控制气动阀进行控制。

　　高温钎焊炉的配置：

　　1、在炉壳上有一满足真空的热电偶插座馈入设备，用于中、低温时的炉温均匀性的测定，满足AMS2750E要求，另一套为直插式S型铠装偶测温设备，即在炉壳上设计满足有效工作区直刺进的SAT和TUT测温，以用于高温时的炉温均匀性的测定和精度校正。

　　2、符合AMS2750E要求的进口的热电偶，控温外表以及记录外表，确保符合AMS2750E标准中的A类外表装备的要求。

　　3、气体冷却系统的特征功用：在冷却循环系统内，装备具有以下多种特别的冷却工艺程序进程，然后可执行特别的冷却工艺进程：

　　4、设备在硬件上装备了进口的大功率冷却电机和变频驱动，处理了大功率冷却的电机发动时对电网的冲击。

　　5、水系统的特征功用：该设备自带的气动隔膜泵自动从原有的水系统中提供应急的冷却水，确保设备不会由于停电而缺水而形成损坏。
